Cấu Tạo Ắc Quy Khô Chi Tiết Từ A–Z

Ắc quy khô (ắc quy kín khí VRLA) là nguồn lưu trữ điện năng quan trọng trong ô tô, xe máy, bộ lưu điện (UPS) và hệ thống điện mặt trời hiện nay. Thuộc dòng ắc quy axit-chì được thiết kế kín khí và điều áp bằng van an toàn, ắc quy khô nổi bật nhờ khả năng vận hành ổn định, hạn chế rò rỉ và không cần châm nước định kỳ. Việc hiểu rõ cấu tạo ắc quy khô, từ bản cực, dung dịch điện phân đến van điều áp, sẽ giúp người dùng sử dụng đúng cách, tối ưu hiệu suất và kéo dài tuổi thọ sản phẩm.

Trong bài viết này, Ắc Quy Giá Tốt sẽ phân tích chi tiết cấu tạo và nguyên lý hoạt động của ắc quy khô, giúp bạn lựa chọn và bảo dưỡng hiệu quả hơn.

1. Tổng quan về thiết kế kín khí đặc trưng của ắc quy khô

Tổng quan về thiết kế kín khí đặc trưng của ắc quy khô

Điểm khác biệt cốt lõi và ưu việt nhất của ắc quy khô nằm ở thuật ngữ VRLA – Ắc quy điều tiết bằng van. Không giống ắc quy nước truyền thống với các nút thông hơi hở, toàn bộ cấu tạo ắc quy khô được làm kín gần như hoàn toàn. Dung dịch điện phân không ở dạng lỏng tự do mà được tẩm trong các tấm ngăn sợi thủy tinh (AGM) hoặc được cô đặc lại ở dạng gel.

Thiết kế này cho phép một nguyên lý vận hành thông minh gọi là "tái hợp khí". Cụ thể, trong quá trình sạc, khí Oxy (O₂) sinh ra ở bản cực dương sẽ không thoát ra ngoài mà khuếch tán qua các tấm ngăn để đến bản cực âm. Tại đây, nó sẽ phản ứng với chì xốp (Pb) và axit sunfuric (H₂SO₄) để tái tạo lại thành nước.

• Ví dụ về chu trình tái hợp khí:
  • Tại cực dương (+): 2H₂O → O₂ + 4H⁺ + 4e⁻
  • Khí O₂ di chuyển sang cực âm (-)
  • Tại cực âm (-): O₂ + 2Pb + 2H₂SO₄ → 2PbSO₄ + 2H₂O

Cơ chế này giúp bình ắc quy ô tô gần như không bị hao hụt nước trong suốt vòng đời, loại bỏ hoàn toàn nhu cầu phải kiểm tra và châm nước cất định kỳ.

2. Chi tiết cấu tạo bên ngoài bảo vệ hệ thống

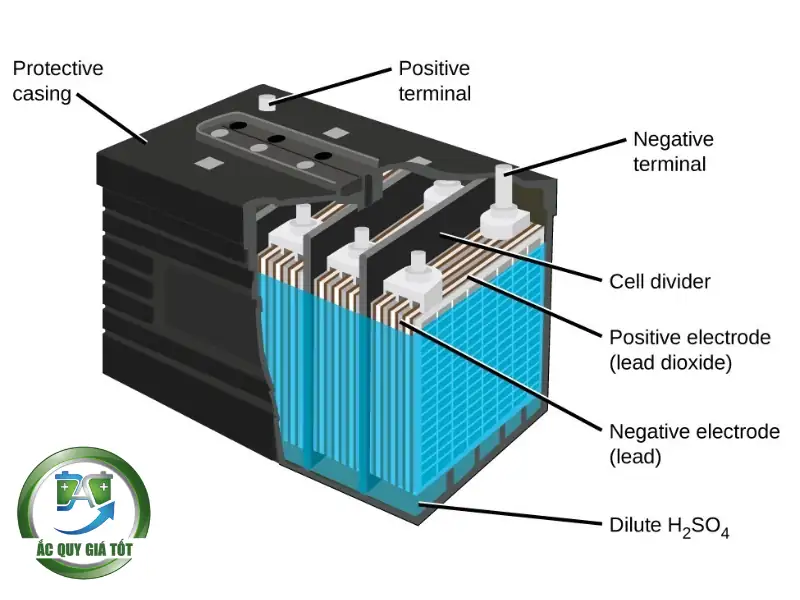

Chi tiết cấu tạo bên ngoài bảo vệ hệ thống

Trong cấu tạo bình ắc quy khô, phần vỏ bên ngoài không chỉ đơn thuần mang tính thẩm mỹ mà còn đóng vai trò như một lớp “áo giáp” bảo vệ toàn bộ hệ thống. Bộ phận này giúp che chắn và cô lập các thành phần hóa học nhạy cảm bên trong, đảm bảo an toàn, độ kín và sự ổn định cho ắc quy trong suốt quá trình sử dụng.

• Vỏ bình và nắp bình: Được chế tạo từ nhựa cao cấp như ABS hoặc PP. Các vật liệu này có đặc tính cứng vững, khả năng chịu va đập cơ học tốt, chống lại sự ăn mòn của axit sunfuric và chịu được dải nhiệt độ hoạt động rộng của động cơ.
• Cọc bình: Là điểm kết nối cung cấp dòng điện ra bên ngoài. Cọc bình thường được làm từ hợp kim chì để đảm bảo tính tương thích với vật liệu bên trong, hoặc bằng đồng mạ niken/thiếc để tối ưu hóa khả năng dẫn điện và chống oxy hóa bề mặt, đảm bảo kết nối luôn ổn định.
• Van an toàn: Đây là bộ phận an toàn tối quan trọng, định nghĩa nên tên gọi VRLA. Van này thường được làm bằng cao su và sẽ tự động mở để xả áp suất ra ngoài khi áp suất bên trong bình tăng cao đột ngột (thường do sạc quá dòng hoặc quá áp). Việc này giúp ngăn chặn triệt để nguy cơ phồng rộp, biến dạng hoặc nổ bình.
• Mắt thần: Một số dòng bình ắc quy ô tô khô cao cấp được trang bị mắt thần. Đây thực chất là một tỷ trọng kế đơn giản, giúp người dùng kiểm tra nhanh trạng thái của ắc quy thông qua màu sắc:
  • Xanh: Tốt, điện đã được sạc đầy.
  • Đen/Trắng: Cần sạc lại.
  • Trắng/Vàng: Mức điện dịch thấp, ắc quy hỏng, cần thay thế.

3. Khám phá các thành phần cấu tạo bên trong ắc quy khô

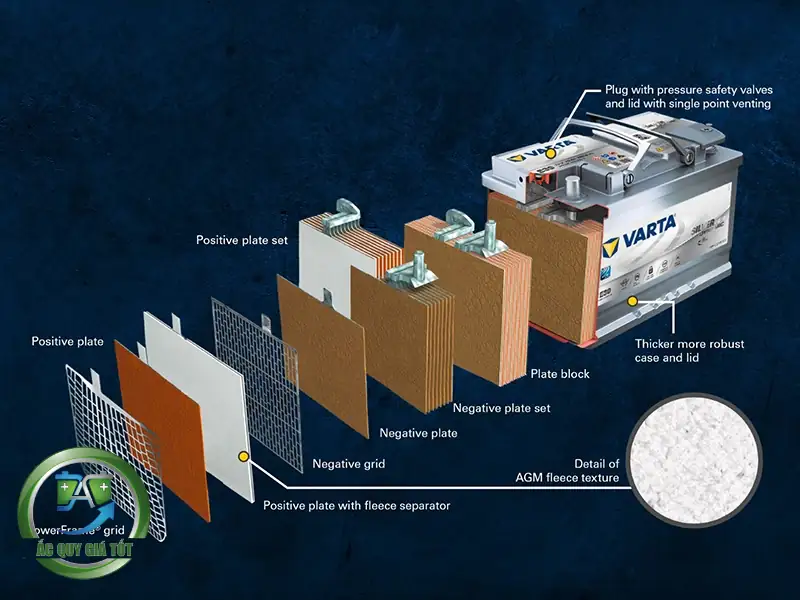

Khám phá các thành phần cấu tạo bên trong ắc quy khô

Bên trong lớp vỏ bảo vệ vững chắc là một hệ thống phức tạp, nơi các phản ứng hóa học diễn ra để tích trữ và giải phóng năng lượng. Việc tìm hiểu cấu tạo của ắc quy khô ở cấp độ vi mô giúp chúng ta hiểu rõ hơn về hiệu suất của chúng.

3.1. Bản cực dương và bản cực âm

Trong cấu tạo của bình ắc quy khô, bản cực dương và bản cực âm được ví như trái tim của ắc quy. Chúng được cấu tạo từ một khung lưới làm từ hợp kim chì-canxi (Pb-Ca) hoặc chì-thiếc-canxi (Pb-Sn-Ca). Việc sử dụng canxi thay cho antimon (như trong ắc quy nước cũ) giúp giảm đáng kể hiện tượng tự phóng điện khi không sử dụng và hạn chế tối đa việc tiêu thụ nước.

• Bản cực dương (+): Lưới hợp kim được phủ một lớp chì điôxít (PbO₂).
• Bản cực âm (-): Lưới hợp kim được phủ một lớp chì nguyên chất dạng xốp (Pb).

Chất lượng của các tấm lưới và độ tinh khiết của vật liệu hoạt tính này quyết định trực tiếp đến khả năng cung cấp dòng khởi động (CCA) và tuổi thọ của ắc quy.

3.2. Tấm ngăn cách

Tấm ngăn có nhiệm vụ ngăn cách các bản cực dương và âm không cho chúng tiếp xúc trực tiếp gây đoản mạch, đồng thời phải cho phép các ion trong dung dịch điện phân di chuyển qua lại.

• Đối với ắc quy AGM: Tấm ngăn được làm từ các sợi thủy tinh siêu nhỏ được nén lại. Cấu trúc vi xốp này có khả năng thấm hút và giữ toàn bộ dung dịch axit sunfuric như một miếng bọt biển. Điều này giúp giảm nội trở của ắc quy, cho phép sạc và phóng điện nhanh hơn.
• Đối với ắc quy Gel: Người ta trộn axit sunfuric với một chất làm đặc là silica fume để tạo thành một dung dịch dạng keo (gel). Dung dịch dạng gel này sẽ lấp đầy không gian giữa các bản cực. Cấu trúc này giúp ắc quy chịu rung động cực tốt và hoạt động bền bỉ trong điều kiện nhiệt độ khắc nghiệt.

3.3. Dung dịch điện phân

Vẫn là dung dịch Axit Sunfuric nồng độ cao đóng vai trò là môi trường dẫn ion, nhưng cách tồn tại của nó đã thay đổi:

• Cố định dung dịch: Axit không còn ở dạng lỏng "sóng sánh" tự do. Nó bị "khóa" chặt hoàn toàn trong cấu trúc sợi thủy tinh hoặc trong khối gel đặc quánh.
• Lợi ích vận hành: Chính nhờ đặc điểm không có chất lỏng tự do, ắc quy khô cho phép bạn lắp đặt ở nhiều tư thế khác nhau (nghiêng, nằm ngang) mà không lo rò rỉ axit ra ngoài. Điều này mang lại sự an toàn tuyệt đối cho các linh kiện kim loại và hệ thống dây điện xung quanh khoang máy..

4. Phân loại cấu tạo ắc quy khô phổ biến trên thị trường

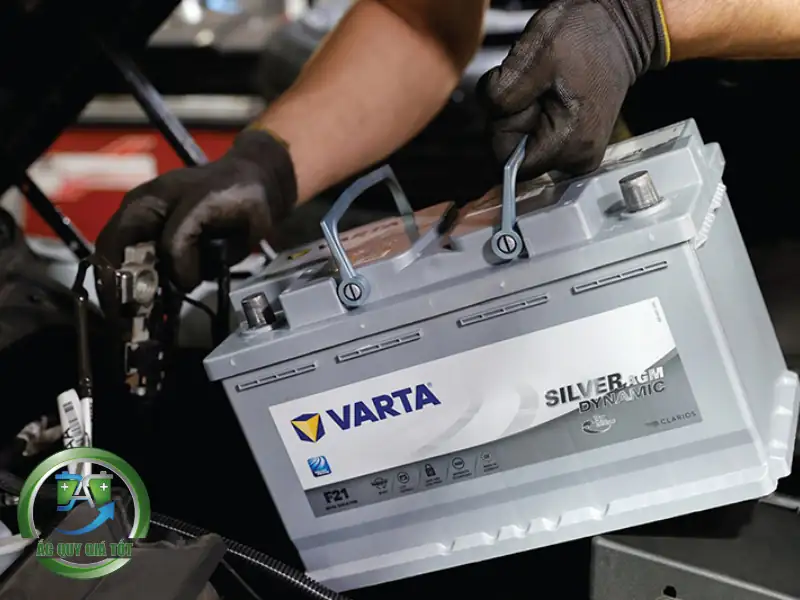

Phân loại cấu tạo ắc quy khô phổ biến trên thị trường

Dựa trên những khác biệt trong cấu tạo ắc quy khô, chúng được chia thành các loại chính với ứng dụng khác nhau:

• Ắc quy khô miễn bảo dưỡng: Cấu tạo kín, sử dụng hợp kim chì-canxi. Đây là dòng phổ biến nhất dùng để khởi động ô tô, xe máy thông thường.
• Ắc quy AGM: Cấu tạo với tấm ngăn sợi thủy tinh thẩm thấu, có nội trở thấp, khả năng sạc nhanh và cung cấp dòng điện lớn. Loại này lý tưởng cho các dòng xe hiện đại có công nghệ Start-Stop, hệ thống phanh tái tạo năng lượng hoặc các thiết bị đòi hỏi nguồn điện ổn định như UPS, viễn thông.
• Ắc quy Gel: Cấu tạo với chất điện phân dạng gel, có khả năng chịu được việc xả sâu liên tục, chống rung động và chịu nhiệt độ cao cực tốt. Do đó, chúng thường được dùng trong các hệ thống năng lượng mặt trời, xe điện, xe golf và các ứng dụng công nghiệp nặng.

5. Ưu điểm vượt trội từ đặc điểm cấu tạo của ắc quy khô

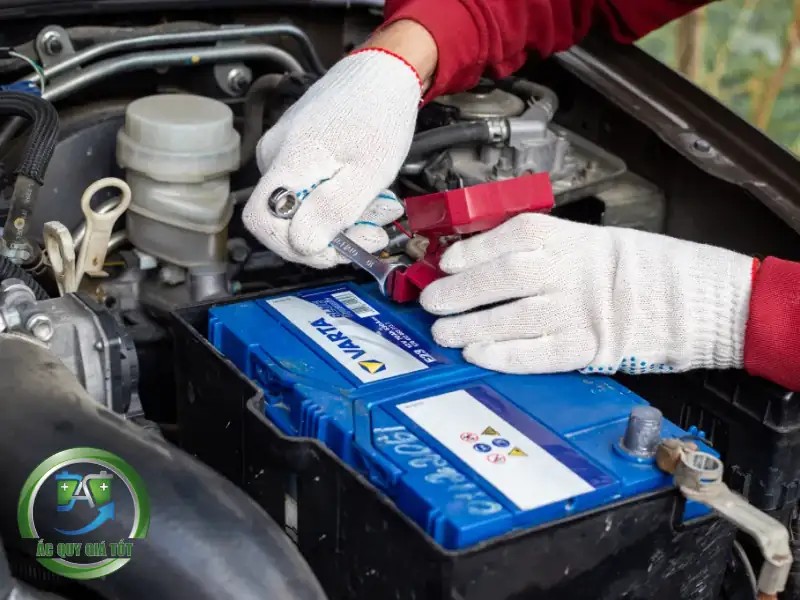

Ưu điểm vượt trội từ đặc điểm cấu tạo của bình ắc quy khô

Từ cấu tạo ắc quy khô, có thể thấy chính những đặc điểm thiết kế tinh vi và khép kín đã tạo nên các ưu điểm vượt trội cho dòng ắc quy này. Nhờ đó, ắc quy khô sở hữu nhiều lợi thế rõ rệt về độ an toàn, độ bền và sự tiện lợi trong quá trình sử dụng, khó có thể phủ nhận so với các loại ắc quy truyền thống:

• Độ an toàn cao: Thiết kế kín khí VRLA và dung dịch điện phân được cố định giúp loại bỏ hoàn toàn nguy cơ rò rỉ axit, bảo vệ an toàn cho người dùng và các chi tiết máy móc, khung sườn của xe.
• Tiện lợi và tiết kiệm thời gian: Người dùng không cần thực hiện bất kỳ thao tác bảo dưỡng nào như kiểm tra hay châm thêm nước cất trong suốt vòng đời sản phẩm.
• Khả năng phóng điện cường độ cao: Nhờ cấu trúc tấm ngăn tiên tiến (đặc biệt là AGM) giúp giảm nội trở, ắc quy khô có thể cung cấp dòng khởi động rất mạnh và ổn định, ngay cả trong thời tiết lạnh giá.
• Tuổi thọ bền bỉ: Cơ chế tái hợp khí thông minh và việc sử dụng hợp kim chì-canxi giúp giảm thiểu sự ăn mòn bản cực và sự hao hụt vật liệu, từ đó kéo dài tuổi thọ sử dụng so với ắc quy nước truyền thống.

Hiểu rõ cấu tạo ắc quy khô (ắc quy kín khí VRLA) giúp người dùng chủ động hơn trong việc lựa chọn, sử dụng và bảo dưỡng đúng cách. Nhờ thiết kế kín khí, công nghệ tấm ngăn hiện đại và cơ chế tái hợp khí thông minh, ắc quy khô mang lại độ an toàn cao, hạn chế rò rỉ axit và vận hành ổn định trong nhiều điều kiện khác nhau. Đây chính là lý do dòng ắc quy này ngày càng được ưu tiên sử dụng cho ô tô, UPS và hệ thống điện mặt trời.

Việc chọn đúng loại ắc quy phù hợp với nhu cầu sẽ giúp tối ưu hiệu suất, kéo dài tuổi thọ và tiết kiệm chi phí về lâu dài. Nếu bạn đang cần tư vấn, kiểm tra hoặc thay ắc quy ô tô, hãy liên hệ Ắc Quy Giá Tốt để được hỗ trợ nhanh chóng, báo giá minh bạch và lựa chọn giải pháp năng lượng tối ưu nhất cho xe của bạn.
