Tìm Hiểu Cấu Tạo Ắc Quy Ô Tô Từ A–Z

Ắc quy là một trong những bộ phận thiết yếu, đóng vai trò là nguồn năng lượng khởi động động cơ và duy trì hoạt động cho toàn bộ hệ thống điện trên xe. Việc am hiểu tường tận về cấu tạo ắc quy ô tô không chỉ là kiến thức kỹ thuật đơn thuần mà còn là chìa khóa giúp người dùng vận hành, bảo dưỡng đúng cách, từ đó tối ưu hóa hiệu suất và kéo dài tuổi thọ của thiết bị. Với kinh nghiệm chuyên sâu, Ắc Quy Giá Tốt sẽ phân tích chi tiết từng thành phần, từ lớp vỏ bên ngoài đến cấu trúc hóa học bên trong, để cung cấp một cái nhìn toàn diện và chính xác nhất.

1. Tổng quan các thành phần cấu tạo bên ngoài của ắc quy ô tô

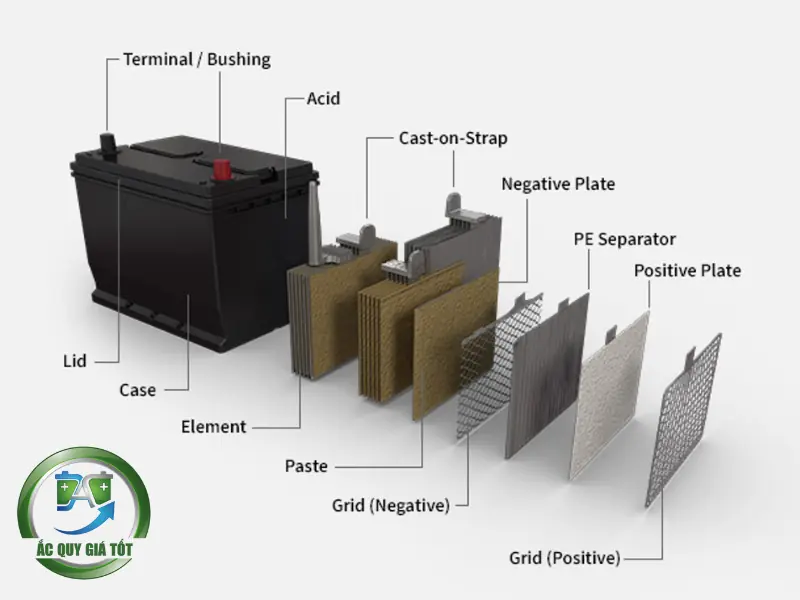

Tổng quan các thành phần cấu tạo bên ngoài của ắc quy ô tô

Phần vỏ bên ngoài là lớp bảo vệ đầu tiên và chứa đựng toàn bộ các bộ phận cốt lõi của bình ắc quy ô tô. Các chi tiết này được thiết kế với mục đích đảm bảo an toàn, dễ dàng nhận biết và tối ưu hóa kết nối.

1.1 Vỏ bình và nắp đậy bảo vệ

Vỏ và nắp bình ắc quy được đúc nguyên khối từ nhựa Polypropylene (PP) cao cấp. Đây không phải là lựa chọn ngẫu nhiên. Chất liệu này sở hữu các đặc tính kỹ thuật vượt trội:

• Kháng axit: Nhựa PP hoàn toàn trơ với dung dịch Axit Sulfuric (H2SO4) nồng độ cao bên trong, ngăn chặn tuyệt đối mọi nguy cơ rò rỉ hay ăn mòn.
• Chịu lực và chịu nhiệt: Vỏ bình được thiết kế với các đường gân gia cố để chống lại các rung động mạnh khi xe vận hành và chịu được nhiệt độ cao trong khoang động cơ, vốn có thể lên tới 80-90°C.
• Cách điện: Bản thân vật liệu là một chất cách điện hoàn hảo, ngăn ngừa nguy cơ chập cháy ra bên ngoài.

1.2 Các cực điện (Cọc bình) và ký hiệu đầu nối

Cọc bình là điểm kết nối trực tiếp giữa ắc quy và hệ thống điện của xe. Chúng được làm từ chì hoặc hợp kim chì để đảm bảo khả năng dẫn điện tốt nhất và chống ăn mòn. Việc phân biệt hai cọc này là yêu cầu cơ bản và quan trọng nhất khi lắp đặt:

• Cực dương (+): Thường có nắp bảo vệ màu đỏ, được ký hiệu bằng dấu cộng (+). Về mặt vật lý, cọc dương luôn có đường kính lớn hơn cọc âm.
• Cực âm (-): Thường có nắp bảo vệ màu đen, được ký hiệu bằng dấu trừ (-). Cọc âm có đường kính nhỏ hơn.

Sự khác biệt về kích thước này là một thiết kế an toàn có chủ đích, nhằm ngăn chặn việc đấu nối ngược cực, một sai lầm có thể gây hư hỏng nghiêm trọng cho ắc quy và các thiết bị điện tử nhạy cảm trên xe như ECU, hộp điều khiển.

1.3 Hệ thống nút thông hơi và mắt thần

• Nút thông hơi: Trong quá trình nạp và xả, phản ứng hóa học bên trong bình sẽ sinh ra một lượng nhỏ khí Hydro và Oxy. Nút thông hơi (thường là một lỗ nhỏ trên nắp hoặc tích hợp trong một hệ thống phức tạp hơn ở ắc quy miễn bảo dưỡng) có nhiệm vụ giải phóng lượng khí này ra ngoài, tránh làm tăng áp suất gây phồng rộp, biến dạng vỏ bình.
• Mắt thần: Đây là một tỷ trọng kế đơn giản được tích hợp trên nắp của các dòng ắc quy khô. Nó cho phép người dùng kiểm tra nhanh tình trạng của ắc quy thông qua màu sắc:
  • Màu xanh: Tỷ trọng dung dịch điện phân tốt, ắc quy đã được sạc đầy.
  • Màu đen/trắng: Ắc quy cần được sạc lại.
  • Màu đỏ/vàng: Mức dung dịch điện phân quá thấp, cần kiểm tra và có thể đã đến lúc phải thay thế.

2. Chi tiết hệ thống cấu trúc bên trong quyết định hiệu suất khởi động

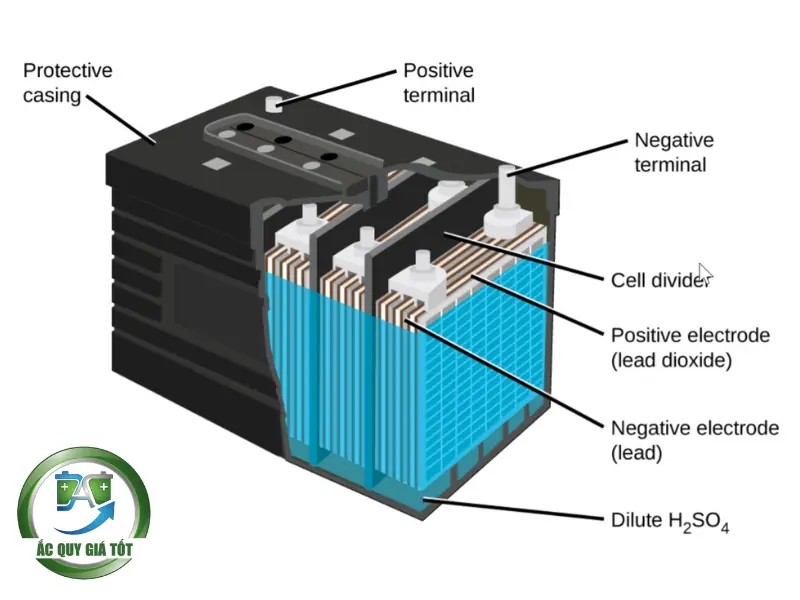

Chi tiết hệ thống cấu trúc bên trong quyết định hiệu suất khởi động

Hiệu suất của một bình ắc quy ô tô được quyết định bởi các thành phần hóa học và vật lý bên trong. Đây chính là nơi diễn ra các phản ứng điện hóa để lưu trữ và giải phóng năng lượng.

2.1 Các bản cực và chất hoạt chất

Đây là trái tim của ắc quy. Mỗi ngăn (cell) chứa một bộ các tấm bản cực dương và âm xếp xen kẽ nhau.

• Cấu trúc bản cực: Các bản cực có dạng lưới, được đúc từ hợp kim chì-canxi (Pb-Ca) đối với ắc quy miễn bảo dưỡng hoặc chì-antimon (Pb-Sb) đối với ắc quy nước truyền thống. Cấu trúc dạng lưới này giúp tăng tối đa diện tích bề mặt tiếp xúc với chất điện phân.
• Chất hoạt chất (phoi chì): Lớp bột hoạt tính được trét lên khung lưới.
  • Bản cực dương: Được phủ một lớp Chì Dioxit (PbO2), có màu nâu sẫm.
  • Bản cực âm: Được phủ một lớp Chì nguyên chất dạng xốp (Pb), có màu xám.
    Chính sự tương tác giữa hai loại vật liệu này trong môi trường axit đã tạo ra dòng điện.

2.2 Tấm ngăn cách điện

Giữa mỗi bản cực dương và âm là một tấm ngăn cách điện (Separator). Chúng thường được làm từ vật liệu xốp như Polyethylene hoặc sợi thủy tinh vi mô. Vai trò của tấm ngăn là cực kỳ quan trọng:

• Ngăn chặn tuyệt đối sự tiếp xúc vật lý giữa bản cực dương và âm, tránh gây ra hiện tượng đoản mạch (chập) làm hỏng hoàn toàn bản cực ắc quy.
• Tuy nhiên, cấu trúc xốp của nó vẫn cho phép các ion trong dung dịch điện phân di chuyển qua lại một cách tự do, đảm bảo phản ứng hóa học được diễn ra liên tục.

2.3 Dung dịch điện phân

Dung dịch điện phân là môi trường diễn ra toàn bộ phản ứng hóa học. Nó là một hỗn hợp của Axit Sulfuric (H2SO4) và nước cất (H2O). Ở trạng thái ắc quy được sạc đầy, dung dịch này có tỷ trọng tiêu chuẩn khoảng 1.280 g/cm³ ở 25°C. Nồng độ này được tính toán tối ưu để cân bằng giữa khả năng dẫn điện và hạn chế sự ăn mòn các bản cực.

3. Cơ chế liên kết các ngăn để tạo ra điện áp tiêu chuẩn 12V

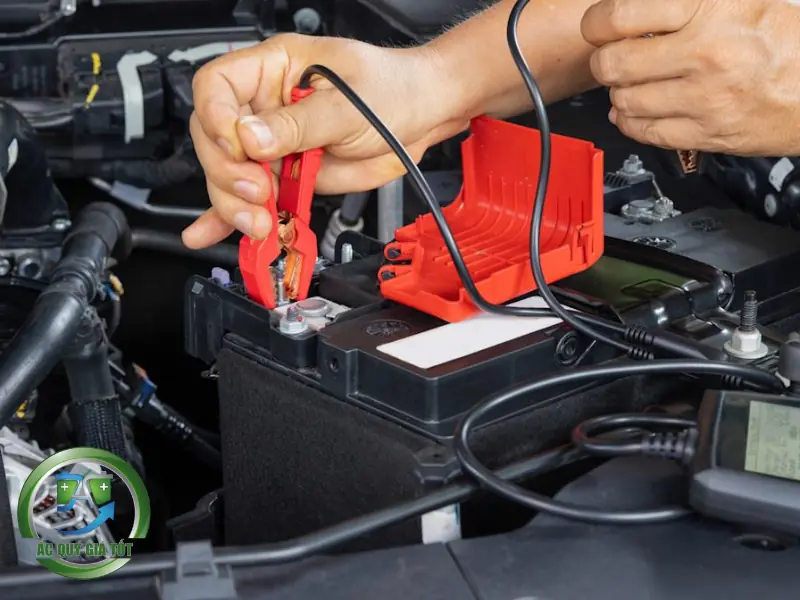

Cơ chế liên kết các ngăn để tạo ra điện áp tiêu chuẩn 12V

Một bình ắc quy ô tô 12V không phải là một khối đơn nhất mà là sự kết hợp của nhiều ngăn nhỏ.

• Phân chia các ngăn độc lập: Bên trong vỏ bình, không gian được chia thành 6 ngăn riêng biệt và kín.
• Kết nối nối tiếp: Mỗi ngăn đơn lẻ này có cấu tạo gồm các tấm bản cực dương, âm và dung dịch điện phân, hoạt động như một ắc quy 2V độc lập (điện áp thực tế khi đầy là khoảng 2.1V). Các ngăn này được nối với nhau theo kiểu nối tiếp (cực âm của ngăn này nối với cực dương của ngăn kế tiếp) thông qua các cầu nối bằng chì nằm bên trong hoặc phía trên vách ngăn.
• Nguyên lý cộng dồn điện áp: Khi 6 ngăn được nối tiếp, tổng điện áp của ắc quy sẽ là: 6 ngăn × 2.1V/ngăn ≈ 12.6V. Đây là điện áp lý tưởng của một ắc quy khỏe mạnh và đã được sạc đầy.
• Ví dụ minh họa: Nguyên lý này cũng được áp dụng cho các hệ thống yêu cầu điện áp cao hơn. Chẳng hạn, xe tải thường sử dụng hệ thống 24V bằng cách đấu nối tiếp hai bình ắc quy ô tô 12V với nhau.

4. Sự khác biệt về cấu tạo giữa ắc quy nước và ắc quy khô kín khí

Sự khác biệt về cấu tạo giữa ắc quy nước và ắc quy khô kín khí

Dựa trên cấu tạo ắc quy ô tô, chúng ta có thể phân biệt các loại phổ biến trên thị trường.

Đặc điểm cấu tạo của ắc quy nước (Axit chì truyền thống):

• Nắp bình có các nút vặn cho từng ngăn, cho phép người dùng mở ra để kiểm tra và châm thêm nước cất khi mức dung dịch bị hao hụt do bay hơi trong quá trình sử dụng.
• Hợp kim bản cực thường chứa Antimon để tăng độ bền cơ học nhưng cũng làm tăng tốc độ bay hơi nước.

Đặc điểm cấu tạo của ắc quy khô/miễn bảo trì:

• Cấu tạo ắc quy khô có thiết kế nắp kín hoàn toàn, không có nút châm nước. Thay vào đó, nó có một hệ thống van điều áp và đường dẫn tuần hoàn khí phức tạp bên trong, giúp ngưng tụ hơi nước và đưa trở lại các ngăn, giảm thiểu tối đa sự hao hụt dung dịch.
• Hợp kim bản cực chì-canxi (Pb-Ca) được sử dụng để giảm đáng kể lượng khí sinh ra và tốc độ tự xả điện.

Đặc điểm cấu tạo của ắc quy AGM:

• Đây là một dạng cao cấp của ắc quy khô. Điểm khác biệt cốt lõi trong cấu tạo ắc quy AGM là toàn bộ dung dịch axit được thẩm thấu trong các tấm bông sợi thủy tinh đặt giữa các bản cực.
• Cấu trúc này giúp ắc quy chống tràn, chống rung động cực tốt, có thể lắp đặt ở nhiều góc nghiêng và có nội trở thấp hơn, cho khả năng sạc và xả nhanh hơn, rất phù hợp cho các dòng xe hiện đại có công nghệ Start-Stop.

5. Ứng dụng kiến thức cấu tạo vào việc bảo dưỡng và nhận biết hư hỏng

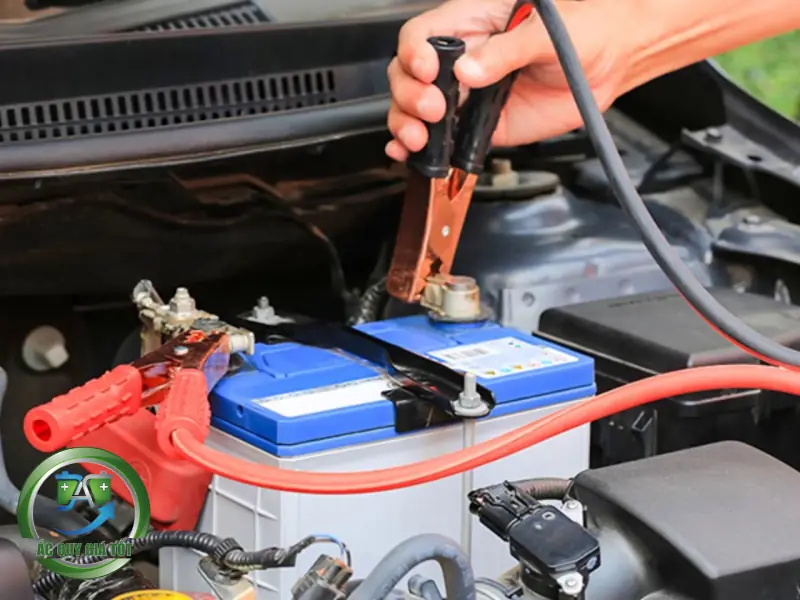

Ứng dụng kiến thức cấu tạo vào việc bảo dưỡng và nhận biết hư hỏng

Hiểu rõ cấu trúc bình ắc quy giúp người dùng chủ động hơn trong việc bảo dưỡng và chẩn đoán các vấn đề tiềm ẩn.

5.1 Kiểm tra mức điện dịch và hiện tượng lộ bản cực

Đối với dòng ắc quy nước, việc duy trì mức dung dịch điện phân là yếu tố sống còn:

• Nguy cơ khi lộ bản cực: Các bản cực chì (Pb) và chì điôxít (PbO2) chỉ hoạt động ổn định khi ngâm hoàn toàn trong dung dịch axit. Nếu mực nước xuống thấp khiến bản cực tiếp xúc với không khí, quá trình oxy hóa (sunfat hóa) sẽ diễn ra cực nhanh. Các tinh thể chì sunfat cứng sẽ bám chặt vào bản cực, làm mất khả năng phản ứng hóa học và dẫn đến hỏng bình vĩnh viễn.
• Cách xử lý: Luôn giữ mực nước nằm giữa hai vạch Lower Level và Upper Level trên thân bình. Khi mực nước thấp, chỉ được châm thêm nước cất, tuyệt đối không châm thêm axit vì sẽ làm sai lệch nồng độ điện dịch gây cháy bản cực..

5.2 Vệ sinh cọc bình và hiện tượng muối trắng

Hiện tượng xuất hiện lớp bột trắng hoặc xanh tại các đầu cọc bình là dấu hiệu cảnh báo hệ thống điện đang gặp vấn đề:

• Nguyên nhân: Lớp "muối" này thực chất là kết quả của phản ứng giữa hơi axit thoát ra từ các kẽ hở đầu cọc với kim loại chì hoặc đồng của cọc bình. Nhiệt độ môi trường quá cao hoặc ắc quy bị nạp quá mức thường làm tăng sự thoát hơi axit này.
• Hậu quả: Lớp muối sunfat có điện trở rất lớn, gây cản trở dòng điện khởi động từ ắc quy đến máy đề. Đây là lý do khiến xe có hiện tượng "tạch tạch" hoặc đèn tín hiệu vẫn sáng nhưng không đề nổ được.
• Cách xử lý: Dùng nước nóng vệ sinh sạch lớp muối, sau đó bôi một lớp mỡ bò hoặc dung dịch bảo vệ chuyên dụng lên đầu cọc để ngăn chặn hơi axit tiếp xúc với kim loại.

Tóm lại, cấu tạo ắc quy ô tô là một hệ thống phức hợp gồm vỏ bình, cọc bình, các bản cực, tấm ngăn và dung dịch điện phân, tất cả đều được thiết kế và chế tạo với độ chính xác cao để đảm bảo khả năng lưu trữ và cung cấp năng lượng ổn định.

Việc am hiểu các thành phần này không chỉ giúp người dùng nhận biết các dấu hiệu hư hỏng sớm mà còn là cơ sở để lựa chọn sản phẩm phù hợp. Tại Ắc Quy Giá Tốt, chúng tôi cam kết chỉ cung cấp các sản phẩm có cấu tạo chuẩn kỹ thuật từ những thương hiệu uy tín, đảm bảo độ bền và hiệu suất cao nhất cho phương tiện của bạn. Dựa trên những phân tích về cấu tạo, chúng tôi khuyến khích người dùng nên thực hiện kiểm tra định kỳ các chi tiết như cọc bình và mức điện dịch (với ắc quy nước) để đảm bảo ắc quy luôn hoạt động trong điều kiện tốt nhất.
