Tổng Quan Về Cấu Tạo Bình Ắc Quy Nước

Ắc quy nước, hay ắc quy axit-chì dạng hở, là một bộ phận không thể thiếu trong vận hành của xe tải, tàu thuyền và các hệ thống lưu trữ điện công nghiệp. Việc nắm vững cấu tạo bình ắc quy nước không chỉ là kiến thức kỹ thuật cơ bản mà còn là yếu tố then chốt để đảm bảo an toàn và tối ưu hóa tuổi thọ của thiết bị. Bài viết này Ắc Quy Giá Tốt sẽ phân tích chi tiết từng thành phần và cơ chế hoạt động của loại ắc quy này.

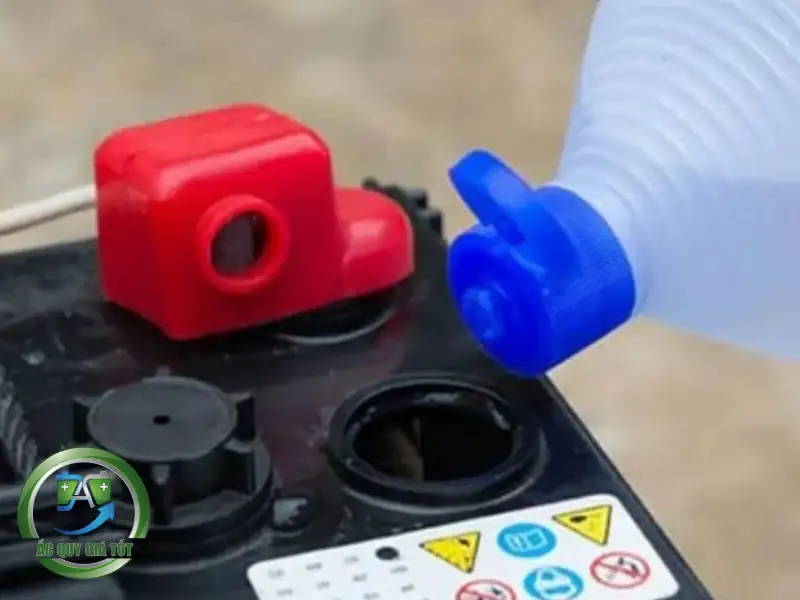

1. Tổng quan về bình ắc quy nước và vai trò trong hệ thống điện

Tổng quan về bình ắc quy nước và vai trò trong hệ thống điện

Ắc quy nước là loại ắc quy thứ cấp, có khả năng sạc lại, sử dụng dung dịch điện phân dạng lỏng là axit Sunfuric (H₂SO₄) loãng. Chức năng chính của nó là lưu trữ năng lượng dưới dạng hóa năng và chuyển đổi thành điện năng để cung cấp cho các thiết bị, điển hình là mô-tơ khởi động của bình ắc quy ô tô hoặc các hệ thống chiếu sáng.

Điểm đặc trưng dễ nhận biết nhất của loại bình ắc quy ô tô này là sự hiện diện của các nút vặn trên nắp bình. Thiết kế này cho phép người dùng kiểm tra, bảo dưỡng và châm thêm nước cất khi dung dịch bị hao hụt trong quá trình sử dụng, một đặc điểm không có ở các loại ắc quy khô, kín khí.

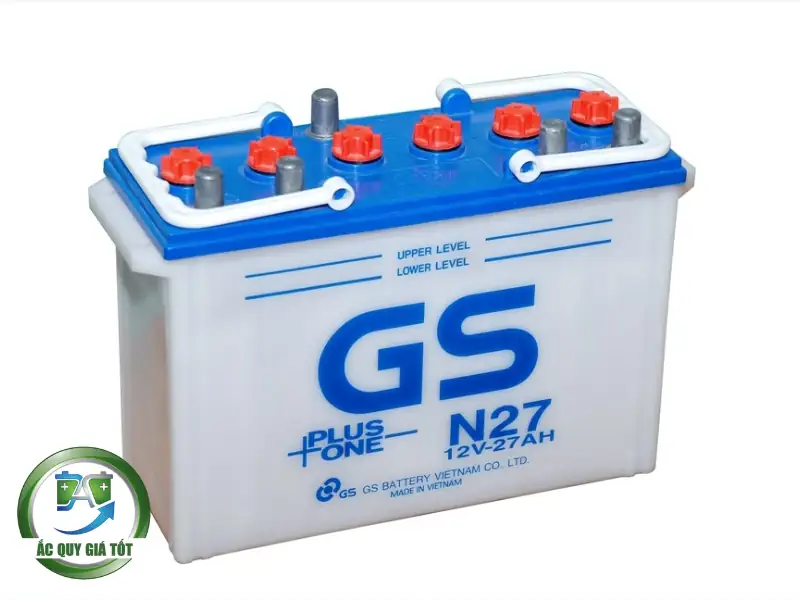

2. Cấu tạo chi tiết các bộ phận bên ngoài của bình ắc quy nước

Cấu tạo chi tiết các bộ phận bên ngoài của bình ắc quy nước

Để hiểu rõ hơn về cấu tạo bình ắc quy nước, chúng ta sẽ bắt đầu từ các thành phần có thể quan sát và tương tác từ bên ngoài.

2.1 Vỏ bình và nắp bình

Vỏ bình là lớp bảo vệ ngoài cùng, thường được chế tạo từ vật liệu nhựa cao cấp như Polypropylene (PP). Loại nhựa này được lựa chọn vì các đặc tính vượt trội:

• Kháng hóa chất: Chịu được sự ăn mòn của axit Sunfuric nồng độ cao.
• Chịu nhiệt và cách điện: Đảm bảo an toàn trong môi trường khoang động cơ có nhiệt độ cao và ngăn chặn rò rỉ điện ra bên ngoài.
• Chống va đập: Bảo vệ các thành phần mỏng manh bên trong khỏi tác động cơ học.

Nắp bình được hàn kín với vỏ bình để tạo thành một khối thống nhất, trên nắp có các lỗ chờ để lắp nút thông hơi, bảo vệ ắc quy khỏi bụi bẩn và các vật thể lạ.

2.2 Các đầu cọc bình

Đây là điểm kết nối giữa ắc quy và hệ thống điện của thiết bị. Cấu tạo cấu tạo ắc quy nước gồm hai cực:

• Cực dương (+): Thường có kích thước lớn hơn và được ký hiệu rõ ràng.
• Cực âm (-): Có kích thước nhỏ hơn để tránh lắp đặt sai cực, một lỗi có thể gây hư hỏng nghiêm trọng cho cả ắc quy và hệ thống điện của xe.

Cả hai cọc bình đều được đúc từ chì hoặc hợp kim chì để tối ưu hóa khả năng dẫn điện và chống ăn mòn.

2.3 Nút thông hơi và nắp vặn

Mỗi ngăn (cell) của ắc quy nước đều có một nắp vặn riêng. Trên mỗi nắp này có một lỗ thông hơi rất nhỏ. Chức năng của chi tiết này cực kỳ quan trọng:

• Giải phóng khí: Trong quá trình nạp và xả, phản ứng hóa học sinh ra khí Hydro (H₂) và Oxy (O₂). Lỗ thông hơi cho phép các khí này thoát ra ngoài, ngăn chặn sự gia tăng áp suất bên trong có thể gây phồng rộp hoặc nổ bình.
• Ngăn tràn dung dịch: Thiết kế của nút giúp hạn chế dung dịch axit bắn ra ngoài khi xe di chuyển hoặc rung lắc mạnh.

3. Các thành phần chính cấu tạo bình ắc quy nước

Các thành phần chính cấu tạo bình ắc quy nước

Phần cốt lõi quyết định hiệu suất và tuổi thọ của ắc quy nằm ở các thành phần cấu tạo ắc quy nước bên trong, nơi diễn ra các phản ứng hóa học.

3.1 Các bản cực

Đây là "trái tim" của ắc quy, bao gồm hai loại:

• Bản cực dương: Được làm từ Chì Oxit (PbO₂) có màu nâu sẫm.
• Bản cực âm: Được làm từ Chì nguyên chất (Pb) dạng xốp, có màu xám.

Cả hai loại bản cực đều được thiết kế ở dạng lưới. Cấu trúc này giúp tăng tối đa diện tích bề mặt tiếp xúc với dung dịch điện phân, từ đó thúc đẩy phản ứng hóa học diễn ra mạnh mẽ và hiệu quả hơn, cung cấp dòng điện khởi động lớn.

3.2 Tấm ngăn cách

Nằm xen kẽ giữa các bản cực dương và âm là tấm ngăn cách. Chúng được làm từ các vật liệu cách điện nhưng có tính thẩm thấu cao (như nhựa xốp microporous hoặc sợi thủy tinh). Vai trò của tấm ngăn là:

• Ngăn chặn tuyệt đối sự tiếp xúc trực tiếp giữa bản cực dương và âm, tránh gây ra hiện tượng đoản mạch (chập mạch) làm hỏng ắc quy ngay lập tức.
• Cho phép các ion trong dung dịch điện phân di chuyển qua lại một cách tự do, đảm bảo phản ứng hóa học được duy trì.

3.3 Dung dịch điện phân

Dung dịch điện phân là môi trường dẫn điện, kết nối các thành phần bên trong lại với nhau:

• Thành phần: Là hỗn hợp giữa Axit Sunfuric ($H_2SO_4$) và nước cất.
• Tỷ trọng tiêu chuẩn: Ở trạng thái đầy điện, tỷ trọng dung dịch thường nằm trong khoảng 1.250 đến 1.280 (g/cm3). Khi bình yếu điện, nồng độ axit sẽ giảm xuống và tỷ trọng nhẹ đi. Đây chính là lý do chúng ta có thể dùng tỷ trọng kế để kiểm tra sức khỏe bình..

3.4 Các ngăn nối tiếp

Bên trong một bình ắc quy ô tô 12V tiêu chuẩn được chia thành 6 ngăn riêng biệt. Mỗi ngăn là một ắc quy độc lập chứa các tấm bản cực dương, âm, tấm ngăn và dung dịch điện phân, tạo ra một điện áp khoảng 2.1V. Sáu ngăn này được nối với nhau bằng các cầu nối bằng chì theo kiểu nối tiếp (âm của ngăn này nối với dương của ngăn kế tiếp) để tạo ra tổng điện áp định mức là 12.6V khi ắc quy được nạp đầy.

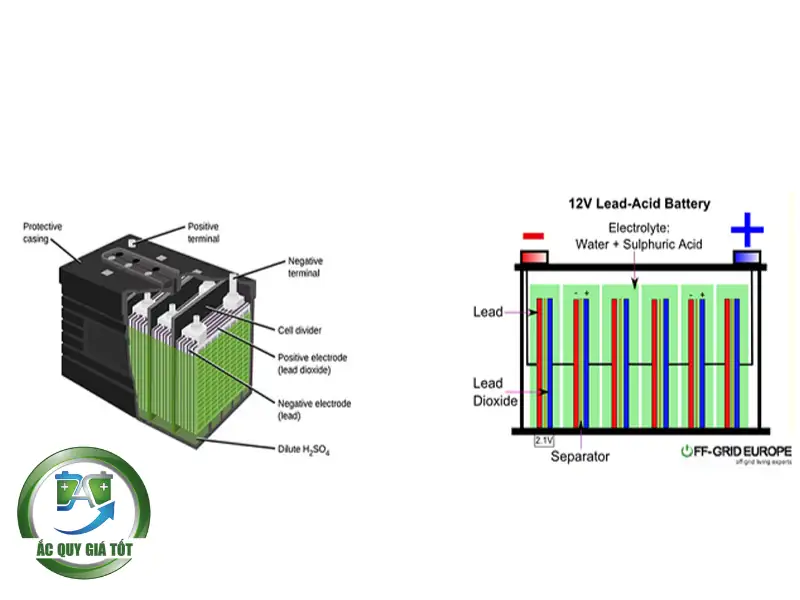

4. Cơ chế vận hành của ắc quy nước dựa trên cấu trúc hóa học

Cơ chế vận hành của ắc quy nước dựa trên cấu trúc hóa học

Hiểu rõ cấu tạo bình ắc quy nước giúp chúng ta dễ dàng hình dung cơ chế hoạt động của nó thông qua các phản ứng hóa học.

• Quá trình phóng điện (Cung cấp năng lượng): Khi ắc quy cung cấp điện cho tải (ví dụ: khởi động động cơ), Axit Sunfuric (H₂SO₄) trong dung dịch sẽ phản ứng đồng thời với Chì (Pb) ở bản cực âm và Chì Oxit (PbO₂) ở bản cực dương. Kết quả của phản ứng này là cả hai bản cực đều chuyển hóa thành Chì Sunfat (PbSO₄), đồng thời giải phóng năng lượng điện và tạo ra nước. Phương trình hóa học: Pb + PbO₂ + 2H₂SO₄ → 2PbSO₄ + 2H₂O
• Quá trình nạp điện (Phục hồi năng lượng): Khi nạp điện, dòng điện từ bên ngoài sẽ đảo ngược quá trình hóa học trên. Chì Sunfat (PbSO₄) ở hai bản cực sẽ phản ứng với nước để tái tạo lại Chì (Pb), Chì Oxit (PbO₂) và Axit Sunfuric (H₂SO₄), đưa ắc quy trở về trạng thái sạc đầy. Phương trình hóa học: 2PbSO₄ + 2H₂O → Pb + PbO₂ + 2H₂SO₄
• Sự bay hơi nước: Một tác dụng phụ của quá trình nạp điện là hiện tượng điện phân nước (2H₂O → 2H₂ + O₂), làm giảm mực nước trong dung dịch. Đây chính là lý do cốt lõi vì sao ắc quy nước cần được kiểm tra và châm thêm nước cất định kỳ.

5. Những lưu ý quan trọng khi sử dụng dựa trên đặc điểm cấu tạo

Những lưu ý quan trọng khi sử dụng dựa trên đặc điểm cấu tạo

Việc hiểu rõ cấu tạo ắc quy nước mang lại lợi ích trực tiếp trong quá trình sử dụng và bảo dưỡng, giúp kéo dài tuổi thọ sản phẩm.

5.1 Kiểm tra mức dung dịch định kỳ

Cấu tạo hở khiến nước trong dung dịch điện phân dễ dàng bay hơi trong quá trình sạc và hoạt động.

• Quan sát vạch chỉ số: Trên thân bình bằng nhựa trong suốt luôn có hai vạch định mức Upper Level (Mức cao) và Lower Level (Mức thấp).
• Bảo vệ bản cực: Bạn cần đảm bảo dung dịch luôn bao phủ hoàn toàn các lá chì. Nếu mực nước xuống dưới vạch Lower, các bản cực sẽ tiếp xúc trực tiếp với không khí, dẫn đến hiện tượng oxy hóa bản cực và sunfat hóa, làm giảm dung lượng bình cực nhanh.

5.2 Vệ sinh và bảo dưỡng đầu cọc

Một trong những nhược điểm cố hữu của cấu tạo hở là sự thoát hơi axit qua các nút thông hơi.

• Hiện tượng đóng muối trắng: Hơi axit thoát ra khi gặp các đầu cọc chì và độ ẩm không khí sẽ tạo ra phản ứng ăn mòn, hình thành các lớp muối sunfat trắng hoặc xanh bám quanh đầu cọc.
• Giải pháp dẫn điện: Cần vệ sinh các đầu cọc thường xuyên bằng nước ấm hoặc dung dịch baking soda. Sau khi lau khô, hãy bôi một lớp mỡ bảo vệ (mỡ bò) để ngăn chặn axit tiếp xúc với kim loại, giúp duy trì khả năng dẫn điện tốt nhất và tránh sụt áp khi khởi động.

5.3 Đảm bảo thông thoáng khi nạp điện

Cấu tạo của ắc quy nước bao gồm các nút vặn có lỗ thông hơi nhỏ để giải phóng áp suất bên trong.

• Nguy cơ cháy nổ: Trong quá trình nạp (sạc) điện, phản ứng hóa học sẽ giải phóng khí Hydro và Oxy. Đây là hỗn hợp khí cực kỳ dễ cháy nổ.
• An toàn môi trường: Việc nạp ắc quy nước nhất thiết phải thực hiện ở nơi thoáng khí, rộng rãi. Tuyệt đối tránh xa các nguồn lửa, tàn thuốc hoặc tia lửa điện phát ra từ các thiết bị khác để ngăn ngừa rủi ro nổ bình gây nguy hiểm cho người và phương tiện.

Lưu ý: Khi sạc với dòng điện lớn (sạc nhanh), bạn nên vặn lỏng các nút thông hơi để khí thoát ra dễ dàng hơn, tránh làm biến dạng vỏ bình nhựa.

Cấu tạo bình ắc quy nước là một hệ thống phức hợp bao gồm vỏ bình, các đầu cọc, bản cực dương (PbO₂), bản cực âm (Pb), tấm ngăn cách và dung dịch điện phân. Mỗi bộ phận đều có vai trò riêng biệt và phối hợp chặt chẽ để lưu trữ và giải phóng năng lượng.Việc am hiểu tường tận cấu trúc này giúp người dùng chủ động trong việc bảo dưỡng đúng cách, từ đó tối ưu hóa hiệu suất hoạt động và kéo dài vòng đời sản phẩm một cách đáng kể.

Tại Ắc Quy Giá Tốt, chúng tôi không chỉ cung cấp các sản phẩm ắc quy chất lượng cao mà còn luôn sẵn sàng tư vấn chuyên sâu về kỹ thuật để khách hàng sử dụng sản phẩm một cách an toàn và hiệu quả nhất. Nếu có bất kỳ thắc mắc nào hoặc cần hỗ trợ về dịch vụ thay ắc quy ô tô, đừng ngần ngại liên hệ với đội ngũ chuyên gia của chúng tôi.
